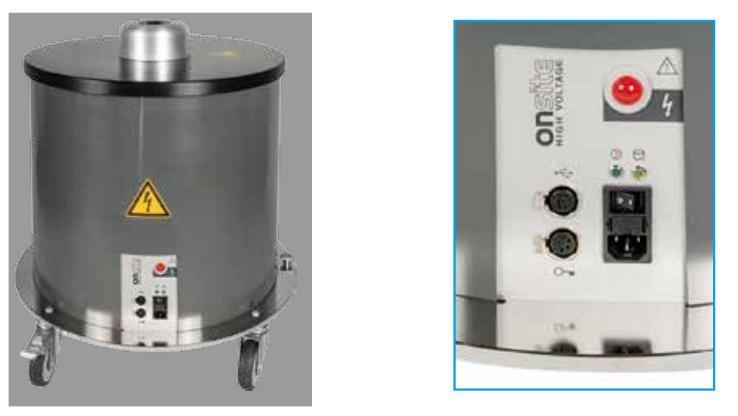

ONSITE電纜阻尼振蕩波測試系統可測量配電電纜PD起始電壓(PDIV)及PD熄滅電壓(PDEV)，同時通過測試電壓的衰減振幅，可以很容易地測定電纜介損。
| 高壓電纜測試參數/型號 | MV30（適用于30kV電纜） | MV60（適用于10-35kV電纜） |
| 輸出測試電壓 | 30kVpeak/21.2kVrms | 60kVpeak/42.4kV rms |
| 線圈電感值 | 0.75H | 2.5H |
| 線圈電阻值 | 16Ω | 32Ω |
| 振蕩電壓頻率 | 20-300Hz依照標準，20-1000Hz系統容量 | |
| 高壓開關 | LTT | |
| 待測電纜電容范圍 | 0.08-5μF | 0.035-5μF |
| 高壓充電電流 | 12mA | 6mA |
| 嵌入式系統控制器 | Celeron M, XPE, 2GB閃存 | |
| RAM | 1025MB | |
| 數據采集 | 內置100MHz DAQ, 8位 | |
| 系統重量(不含包裝箱) | ＜68kg | 90kg |
| 校正模式 | 自動/手動 | |
| 局放測量量程(IEC標準) |
1pC-100nC, 顯示量程：10,20,50,100,200, 500,1000,2000,5000,10000,20000,50000,100000pC |
|
| 局放測量精度 | 1pC | |
| 局放定位功能（頻寬） |
150kHz-20MHz典型值，150kHz-50MHz系統容量， 范圍寬廣，可根據電纜長度自動調整頻寬。 |
|
| PD定位精度 | 0.1米 | |
| 介質損耗讀值開始電壓 | ＞4kV | ＞8kV |
| 全自動PD校正器 | 支持WIFI（可選） | |
| DAC輸出后的直接TDR測量 | 軟件套裝（可選） | |
| *小測試電壓 | 900V | 2000V |
| TDR校正模式下接頭定位 | 內置 | |
| 介損測量范圍 | 0.1%-5% | |
| 控制操作 | WLAN 802.11g | |
| 操作界面 | 筆記本電腦遠程控制 | |
| 分析軟件 | DAC診斷軟件包：全面的查看處理、分析及報告DAC測量數據 | |
